Nguồn xung là gì? Tìm hiểu nguyên lý và ứng dụng trong thực tế

Trong lĩnh vực âm thanh, nguồn xung là một khái niệm quen thuộc nhưng không phải ai cũng hiểu rõ nguyên lý hoạt động của nó. Dù bạn là người đam mê thiết bị âm thanh, có thể vẫn chưa thực sự nắm bắt hết vai trò và cách vận hành của nguồn xung trong các hệ thống hiện đại. Cùng VD-GROUP khám phá chi tiết về nguồn xung – từ định nghĩa, cơ chế hoạt động đến ứng dụng thực tế trong thiết bị âm thanh – qua bài viết dưới đây.

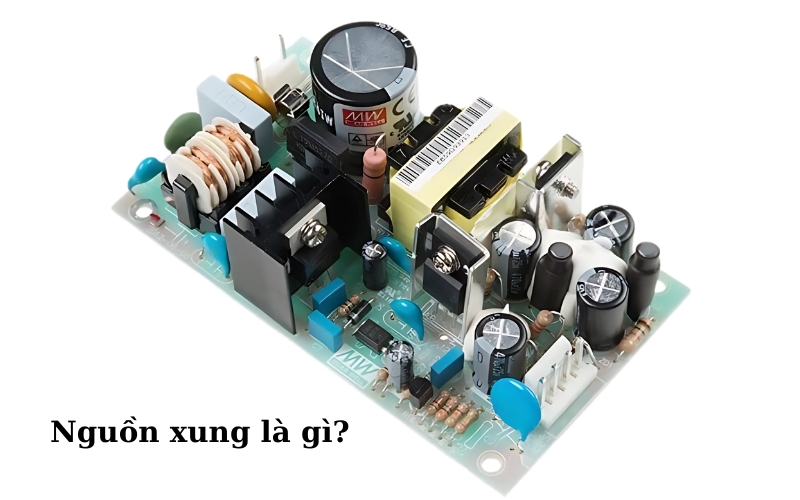

Nguồn xung là gì?

Nguồn xung (Switching Power Supply – SMPS) là một loại bộ nguồn có nhiệm vụ chuyển đổi điện áp đầu vào, thường là xoay chiều (AC), thành điện áp một chiều (DC) ổn định để cấp cho các thiết bị điện và điện tử. Khác với các bộ nguồn tuyến tính truyền thống, nguồn xung hoạt động bằng cách đóng – ngắt dòng điện ở tần số cao, sau đó qua các khâu xử lý như biến áp, chỉnh lưu và lọc để tạo ra dòng điện DC liên tục. Nhờ cơ chế chuyển đổi tần số cao này, nguồn xung đạt hiệu suất cao, giảm tổn hao năng lượng và giúp thiết bị vận hành ổn định hơn.

Cấu tạo mạch nguồn xung trong thiết bị âm thanh

Mạch nguồn xung (Switching Power Supply) được thiết kế nhằm cung cấp điện năng ổn định, hiệu suất cao cho các thiết bị âm thanh hiện đại. Cấu tạo của mạch này gồm nhiều thành phần phối hợp chặt chẽ để đảm bảo nguồn điện đầu ra luôn chính xác và đáng tin cậy:

Khối chỉnh lưu (Rectifier): Đây là bước đầu tiên trong quá trình xử lý điện. Nhiệm vụ chính của khối này là chuyển đổi dòng điện xoay chiều (AC) từ nguồn cấp thành dòng điện một chiều (DC). Thông thường, các diode hoặc cầu chỉnh lưu sẽ đảm nhận chức năng này.

Bộ lọc đầu vào (Input Filter): Sau khi được chỉnh lưu, dòng điện DC vẫn còn chứa nhiều thành phần nhiễu và sóng hài. Bộ lọc đầu vào – thường bao gồm tụ điện và cuộn cảm – sẽ làm nhiệm vụ “làm sạch” dòng điện, giúp điện áp ổn định hơn trước khi đưa vào các khâu tiếp theo.

Mạch chuyển đổi (Switching Converter): Tại đây, dòng điện DC được “băm nhỏ” thành các xung có tần số cao. Những xung này sẽ được điều khiển bởi mạch điều chế độ rộng xung (PWM) thông qua các linh kiện bán dẫn như MOSFET hoặc IGBT. Nhờ đó, điện áp đầu ra có thể được điều chỉnh linh hoạt theo nhu cầu sử dụng.

Biến áp xung (Transformer): Không giống biến áp thông thường, biến áp trong mạch nguồn xung được thiết kế để hoạt động ở tần số cao, thường sử dụng lõi ferit. Ngoài việc chuyển đổi mức điện áp, nó còn giúp cách ly giữa đầu vào và đầu ra, đảm bảo an toàn cho thiết bị và người dùng.

Khối lọc và chỉnh lưu đầu ra: Sau khi đi qua biến áp, tín hiệu xung sẽ được chỉnh lưu lại thành dòng DC ổn định thông qua các diode (thường là diode Schottky) và tụ lọc. Đây là khâu quan trọng để đảm bảo thiết bị âm thanh nhận được nguồn điện “sạch” và ít nhiễu nhất có thể.

Mạch điều khiển (Control Circuit): Đây là “bộ não” của toàn hệ thống. Mạch điều khiển theo dõi liên tục điện áp và dòng điện đầu ra để điều chỉnh tín hiệu PWM sao cho phù hợp. Nó thường sử dụng vi điều khiển hoặc IC chuyên dụng để duy trì sự ổn định cho toàn bộ hệ thống nguồn.

Mạch bảo vệ: Mạch này giúp phát hiện và ngăn chặn các sự cố như quá dòng, quá áp, quá nhiệt hay ngắn mạch. Nhờ đó, các thiết bị âm thanh được bảo vệ an toàn trong quá trình sử dụng lâu dài.

Bên cạnh bộ nguồn, trở kháng (impedance) cũng là yếu tố không thể bỏ qua khi nói đến hiệu suất âm thanh. Đây là đại lượng thể hiện mức độ cản trở dòng điện khi có điện áp đặt vào. Trong âm thanh, trở kháng ảnh hưởng đến cách dòng tín hiệu truyền qua các thiết bị như loa, ampli, mixer,…

Hiểu đúng về nguồn xung và vai trò trong thiết bị âm thanh

Trong các hệ thống điện tử, đặc biệt là thiết bị âm thanh, việc chuyển đổi từ điện áp cao (như 220V AC) xuống các mức điện áp thấp hơn như 3V, 5V, 12V hay 24V là điều cần thiết. Tuy nhiên, nếu sử dụng nguồn tuyến tính để thực hiện chuyển đổi này, người dùng sẽ phải đối mặt với nhiều hạn chế như hiệu suất thấp, kích thước cồng kềnh và tổn hao nhiệt năng lớn. Đó là lý do vì sao bộ nguồn xung (Switch Mode Power Supply – SMPS) trở thành giải pháp thay thế tối ưu với nhiều ưu điểm vượt trội.

Nguồn xung hoạt động dựa trên nguyên lý đóng/ngắt điện áp ở tần số cao, giúp giảm kích thước linh kiện, đồng thời nâng cao hiệu suất chuyển đổi điện năng. Với khả năng cung cấp dòng điện ổn định, ít tiêu hao năng lượng và độ tin cậy cao, nguồn xung ngày càng được ứng dụng rộng rãi trong nhiều thiết bị điện tử – đặc biệt là trong lĩnh vực âm thanh chuyên nghiệp.

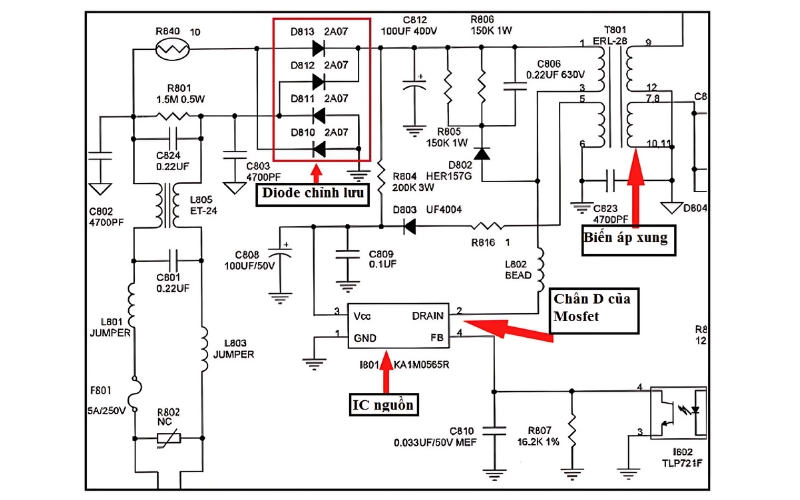

Nguyên lý hoạt động của nguồn xung

Nguồn xung hoạt động bằng cách chuyển đổi điện áp xoay chiều (AC) sang điện áp một chiều (DC) thông qua nhiều giai đoạn:

1. Chỉnh lưu và lọc đầu vào: Dòng AC đi qua cầu chì, cuộn lọc nhiễu và tụ lọc sơ cấp để thành dòng DC sạch.

2. Chuyển mạch tần số cao: Sò công suất (MOSFET) đóng ngắt dòng DC với tần số cao, tạo tín hiệu xung đưa vào biến áp xung lõi ferit.

3. Biến áp và chỉnh lưu đầu ra: Biến áp thay đổi mức điện áp, sau đó diode và tụ lọc ở đầu ra chuyển tín hiệu xung thành điện áp DC ổn định.

4. Điều khiển và hồi tiếp: IC quang và IC TL431 giúp kiểm soát và giữ ổn định điện áp đầu ra theo nhu cầu tải.

Ứng dụng thực tế của nguồn xung trong hệ thống âm thanh

Nguồn xung đóng vai trò cực kỳ quan trọng trong việc đảm bảo chất lượng âm thanh, kéo dài tuổi thọ thiết bị và tối ưu hóa hiệu suất hoạt động. Dưới đây là một số ứng dụng nổi bật:

 Bộ khuếch đại âm thanh (Ampli)

• Ampli Hi-Fi, Hi-End: Cần nguồn điện sạch, ổn định để tái tạo âm thanh trung thực, hạn chế méo tiếng và mở rộng dải tần.

• Ampli đa kênh: Trong các hệ thống âm thanh vòm, nguồn xung giúp đảm bảo cấp nguồn đồng đều và mạnh mẽ cho nhiều kênh hoạt động song song.

Loa chủ động (Active Speakers)

• Loa phòng thu (Studio Monitor): Yêu cầu nguồn ổn định để đảm bảo âm thanh chính xác khi thu âm và xử lý hậu kỳ.

• Loa PA (Public Address): Dùng trong hội trường, sân khấu ngoài trời… cần nguồn mạnh và liên tục để đảm bảo âm thanh rõ ràng, lan tỏa xa.

Thiết bị xử lý tín hiệu

• Mixer (bàn trộn): Cần điện áp ổn định để xử lý tín hiệu từ nhiều nguồn khác nhau mà không bị nhiễu hoặc biến dạng.

• Preamp (tiền khuếch đại): Hoạt động hiệu quả hơn khi có nguồn điện chất lượng cao, đảm bảo âm thanh được khuếch đại chính xác.

Thiết bị ghi âm & phát lại

• Máy thu âm kỹ thuật số: Sử dụng nguồn xung để duy trì điện áp ổn định, đảm bảo chất lượng bản ghi.

• Hệ thống phát lại: Nguồn ổn định giúp tái tạo âm thanh trung thực, không bị nhiễu hay sai lệch tín hiệu.

Thiết bị âm thanh di động

• Loa Bluetooth, loa kéo: Nguồn xung cho phép thiết kế nhỏ gọn, tiết kiệm pin và vẫn đảm bảo công suất lớn.

• Hệ thống karaoke di động: Cần nguồn ổn định, hiệu quả để duy trì hiệu suất cao trong thời gian dài.

Thiết bị nghe nhìn gia đình

• Home Theater Systems: Nguồn xung hỗ trợ phân phối điện năng cho nhiều thiết bị cùng lúc, giúp hệ thống hoạt động mượt mà.

• DACs (Bộ giải mã âm thanh): Cần nguồn điện sạch để chuyển đổi tín hiệu kỹ thuật số sang analog chính xác và không méo tiếng.

Hệ thống âm thanh chuyên nghiệp

• Âm thanh sân khấu, biểu diễn: Các thiết bị công suất lớn cần nguồn điện mạnh, ổn định, hoạt động liên tục mà không bị quá nhiệt.

• Hệ thống hội nghị, hội thảo: Đòi hỏi nguồn ổn định để truyền âm thanh rõ ràng, không gián đoạn trong các buổi họp quan trọng.

Với hiệu suất cao, thiết kế gọn nhẹ và khả năng cấp nguồn ổn định, mạch nguồn xung chính là lựa chọn lý tưởng cho các thiết bị âm thanh hiện đại. Không chỉ giúp nâng cao chất lượng âm thanh, giảm tiêu thụ điện năng, mà còn tăng tuổi thọ và độ bền của hệ thống. Nếu bạn đang tìm kiếm giải pháp tối ưu về nguồn điện cho thiết bị âm thanh của mình, đừng bỏ qua bộ nguồn xung – công nghệ không thể thiếu trong thế giới âm thanh ngày nay.

Các loại nguồn xung phổ biến, bao gồm:

1. Buck Converter: Chuyển đổi điện áp DC đầu vào thành một điện áp DC thấp hơn ở đầu ra. Đây là loại nguồn xung phổ biến để giảm điện áp trong các thiết bị điện tử.

2. Boost Converter: Ngược lại với Buck, loại nguồn này làm tăng điện áp đầu vào thành điện áp đầu ra cao hơn.

3. Buck-Boost Converter (Invert): Loại nguồn xung này có thể điều chỉnh điện áp đầu ra để lớn hơn hoặc nhỏ hơn điện áp đầu vào, thậm chí tạo ra điện áp âm tùy vào yêu cầu của ứng dụng.

Những nguồn xung này thường được sử dụng trong nhiều thiết bị điện tử và gia dụng, chẳng hạn như bếp từ, lò vi sóng, nồi cơm điện, và nhiều ứng dụng khác, mang lại hiệu quả năng lượng và tiết kiệm không gian.

Tạm kết

Nnguồn xung đang trở thành một phần không thể thiếu trong các thiết bị điện tử và gia dụng hiện đại. Từ những sản phẩm quen thuộc như nồi cơm điện, bếp từ, lò vi sóng đến các thiết bị âm thanh, nguồn xung đều đóng vai trò quan trọng trong việc cung cấp năng lượng hiệu quả và ổn định. Bài viết đã giúp chúng ta hiểu rõ hơn về nguồn xung, cũng như ứng dụng của nó trong lĩnh vực âm thanh. Cảm ơn bạn đã dành thời gian theo dõi và đọc bài viết này.
