Trong bất kỳ hệ thống âm thanh chuyên nghiệp nào, cục đẩy công suất luôn đóng vai trò trung tâm giúp khuếch đại tín hiệu âm thanh một cách mạnh mẽ và ổn định. Thiết bị này được cấu thành từ nhiều bộ phận như vỏ main, sò công suất, biến áp… và đặc biệt quan trọng là bo mạch công suất – nơi quyết định hiệu suất hoạt động của cả thiết bị.
Vậy mạch công suất trong cục đẩy là gì? Nó được thiết kế ra sao và hoạt động như thế nào? Trong bài viết dưới đây, chúng ta sẽ cùng nhau khám phá chi tiết sơ đồ mạch công suất cục đẩy, từ cấu trúc linh kiện cho đến nguyên lý vận hành – một cách dễ hiểu và trực quan nhất.
Mạch công suất cục đẩy là gì?
Mạch công suất – hay còn gọi là bo mạch công suất – là thành phần cốt lõi trong cục đẩy, đảm nhận nhiệm vụ khuếch đại tín hiệu âm thanh trước khi truyền đến loa. Mạch này bao gồm nhiều linh kiện điện tử như tụ điện, IC, transistor, và các thành phần hỗ trợ khác, kết hợp tạo nên một hệ thống khuếch đại hoàn chỉnh.
Về cấu trúc, mạch công suất thường được chia thành hai phần chính: mạch khuếch đại điện áp và mạch khuếch đại dòng điện. Sự phối hợp nhịp nhàng giữa hai phần này giúp tín hiệu âm thanh được nâng lên mức đủ mạnh để loa có thể phát ra âm thanh rõ ràng, uy lực.
Bo mạch công suất có vai trò quyết định đến chất lượng và độ chính xác của âm thanh. Một bo mạch hiệu quả sẽ mang lại âm thanh mạnh mẽ, sắc nét, giữ được độ chi tiết và độ “tròn” trong từng dải tần – từ âm trầm sâu đến âm cao rõ ràng. Ngược lại, nếu bo mạch hoạt động kém, âm thanh dễ bị méo, thiếu lực và không còn trung thực.

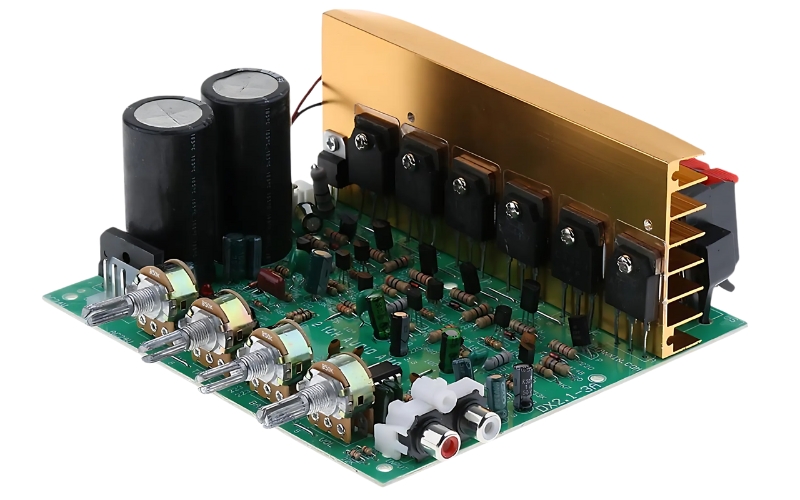

Sơ đồ mạch công suất cục đẩy tiêu chuẩn
Nguyên lý hoạt động của sơ đồ mạch công suất cục đẩy
Mạch công suất trong cục đẩy hoạt động dựa trên nguyên lý khuếch đại tín hiệu âm thanh theo ba trạng thái: trạng thái tĩnh, bán kỳ dương và bán kỳ âm. Mỗi trạng thái tương ứng với từng giai đoạn xử lý tín hiệu và điều khiển dòng điện qua loa.
Trạng thái tĩnh (khi không có tín hiệu vào)
Ở trạng thái này, mạch không nhận tín hiệu âm thanh từ nguồn vào, nhưng vẫn duy trì một mức hoạt động tối thiểu để sẵn sàng khuếch đại khi có tín hiệu đến.
Hai transistor đầu vào Q1 và Q2 hoạt động ở chế độ Class A để duy trì dòng dẫn liên tục.
Hai transistor công suất Q3 (loại PNP) và Q4 (loại NPN) có thể hoạt động ở chế độ Class A hoặc Class AB tùy theo thiết kế.
Chiết áp PR1 được dùng để cân bằng điện áp tại cực B của Q3 và Q4 sao cho cả hai dẫn dòng ở mức cân bằng. Khi điều chỉnh chính xác, điện áp tại điểm C – điểm nối giữa Q3 và Q4 – sẽ nằm ở mức trung điểm nguồn, ví dụ: nếu nguồn ±15V thì điểm C là 7.5V.
Điểm C cũng nối với tụ điện C5, giúp ổn định điện áp đầu ra. Ở trạng thái này, tụ C5 mang điện áp 7.5V – đóng vai trò là giá trị nền cho tín hiệu âm thanh sắp tới.
Bán kỳ dương của tín hiệu đầu vào (+)
Khi có tín hiệu dương đưa vào:
Điện áp tại chân B của Q1 tăng → Q1 dẫn nhiều hơn → dòng IcQ1 tăng → sụt áp lớn hơn trên R4 → điện áp tại cực C của Q1 (UcQ1) giảm.
UcQ1 nối trực tiếp đến chân B của Q2, nên khi UcQ1 giảm → Q2 bị hạn chế dẫn dòng → dòng IcQ2 giảm → điện áp tại điểm A và B giảm theo.
Do Q3 là transistor PNP, nên khi điện áp điểm A (UA) giảm → Q3 dẫn mạnh hơn, trong khi Q4 là NPN → điện áp điểm B (UB) giảm khiến Q4 dẫn yếu lại.
Kết quả: Điện áp tại điểm C tăng lên → tụ C5 được nạp thêm điện theo chiều dòng: (+)15V → CE của Q3 → R9 → C5 → loa → mass.
Dòng này đi qua loa từ trên xuống → tạo ra chuyển động âm thanh theo hướng dương.
Bán kỳ âm của tín hiệu đầu vào (-)
Khi tín hiệu đầu vào mang điện áp âm:
Điện áp tại chân B của Q1 giảm → Q1 dẫn yếu lại → dòng IcQ1 giảm → sụt áp trên R4 giảm → UcQ1 tăng.
Do Q2 nhận UcQ1 tại chân B → Q2 dẫn mạnh hơn → dòng IcQ2 tăng → điện áp tại điểm A và B tăng lên.
Trong trường hợp này, Q3 (PNP) sẽ dẫn yếu lại, còn Q4 (NPN) sẽ dẫn mạnh hơn.
Kết quả: Điện áp tại điểm C giảm → tụ C5 phóng điện qua mạch theo chiều: (+) C5 → R10 → CQ4 → mass → loa → (–) C5.
Dòng này đi qua loa từ dưới lên → tạo ra chuyển động âm thanh theo hướng âm.
Sự luân phiên giữa quá trình nạp và phóng điện của tụ C5 thông qua các transistor công suất chính là nguyên lý tạo nên dao động âm thanh mạnh mẽ tại loa. Việc điều khiển chính xác độ dẫn của các transistor thông qua tín hiệu đầu vào cho phép cục đẩy khuếch đại âm thanh rõ ràng, ổn định và ít méo tiếng.
Các sơ đồ mạch công suất cục đẩy được sử dụng phổ biến hiện nay
Sau khi hiểu rõ nguyên lý hoạt động của mạch công suất, có thể thấy rằng mỗi hãng sản xuất thiết bị âm thanh đều có xu hướng phát triển thiết kế mạch riêng biệt, nhằm đáp ứng các tiêu chí khác nhau như: hiệu suất khuếch đại, chất lượng âm thanh, độ ổn định trong vận hành, cũng như chi phí tối ưu khi sản xuất.
Tuy nhiên, vẫn có một số kiểu sơ đồ mạch công suất cục đẩy được sử dụng rộng rãi trên thị trường do tính hiệu quả cao và khả năng ứng dụng linh hoạt trong nhiều dòng cục đẩy khác nhau.
Dưới đây là các kiểu mạch công suất được áp dụng phổ biến nhất:
Mạch công suất Class AB
-
Là sự kết hợp giữa Class A và Class B.
-
Ưu điểm: Âm thanh khá trung thực, méo tiếng thấp, hiệu suất tương đối cao.
-
Được sử dụng nhiều trong các cục đẩy phổ thông, karaoke, sân khấu nhỏ.
Mạch công suất Class D (mạch digital switching)
-
Hoạt động theo nguyên lý xung PWM.
-
Ưu điểm: Hiệu suất rất cao (lên đến 90–95%), tiết kiệm năng lượng, sinh nhiệt ít.
-
Phù hợp với cục đẩy công suất lớn, dùng cho sân khấu ngoài trời hoặc sự kiện quy mô lớn.
Mạch công suất Class H
-
Là phiên bản nâng cao của Class AB, có khả năng thay đổi điện áp cấp cho transistor theo tín hiệu đầu vào.
-
Ưu điểm: Giảm hao tổn nhiệt, tăng hiệu suất, vẫn giữ được chất lượng âm thanh tốt.
-
Thường thấy trong các dòng cục đẩy chuyên nghiệp, cao cấp.
Mạch công suất Class I
-
Mạch khuếch đại switching tương tự Class D nhưng cải tiến hơn về mặt triệt tiêu nhiễu.
-
Hiệu suất cực cao, thích hợp cho hệ thống âm thanh đòi hỏi tiết kiệm năng lượng và công suất lớn.
Mạch cân bằng cầu (Bridge Mode hoặc BTL)
-
Kết nối 2 kênh khuếch đại đối xứng để tăng công suất đầu ra.
-
Phổ biến trong các cục đẩy cần công suất lớn cho loa sub hoặc các ứng dụng full-range mạnh mẽ.
Tùy thuộc vào mục đích sử dụng, không gian và yêu cầu âm thanh cụ thể, các kỹ sư thiết kế sẽ lựa chọn kiểu mạch phù hợp nhằm tối ưu hiệu suất và chất lượng. Việc hiểu rõ từng sơ đồ mạch công suất không chỉ giúp người dùng đánh giá sản phẩm tốt hơn mà còn hỗ trợ việc bảo trì, nâng cấp hệ thống âm thanh hiệu quả hơn.
Các phần mềm vẽ sơ đồ mạch công suất cục đẩy phổ biến hiện nay
Do đặc thù mạch công suất cục đẩy gồm nhiều chi tiết linh kiện và yêu cầu độ chính xác cao, nên việc thiết kế mạch không thể sử dụng các phần mềm đồ họa thông thường như Paint hay Photoshop. Thay vào đó, những phần mềm chuyên dụng trong lĩnh vực thiết kế mạch điện tử mới có thể đáp ứng được yêu cầu về kỹ thuật và độ ổn định.
Dưới đây là những phần mềm vẽ mạch cục đẩy được đánh giá cao và được sử dụng phổ biến trong thiết kế, nghiên cứu và sản xuất mạch công suất hiện nay:
AutoCAD Electrical – Phần mềm thiết kế mạch đa năng
AutoCAD Electrical là công cụ mạnh mẽ trong hệ sinh thái của Autodesk, đặc biệt phù hợp với những ai thiết kế mạch điện công nghiệp và mạch công suất phức tạp. Phần mềm cung cấp đầy đủ các công cụ để vẽ sơ đồ nguyên lý, ghi chú linh kiện, và thậm chí kiểm tra lỗi thiết kế.
Điểm mạnh của AutoCAD Electrical:
-
Thư viện linh kiện điện tử phong phú.
-
Hỗ trợ mô phỏng mạch, kiểm tra logic kết nối.
-
Tích hợp tốt với các hệ thống CAD/CAM.

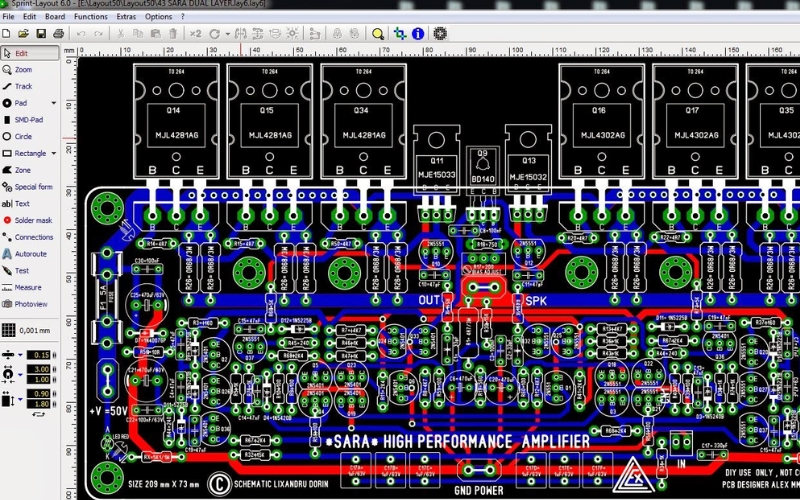

Sprint Layout – Nhẹ, dễ dùng, phù hợp người mới
Sprint Layout là một lựa chọn lý tưởng cho người mới bắt đầu làm quen với thiết kế bo mạch. Giao diện đơn giản, dễ thao tác, dung lượng nhẹ, chạy tốt cả trên máy tính cấu hình thấp.
Ưu điểm nổi bật:
-
Tập trung vào vẽ mạch in (PCB), hỗ trợ in trực tiếp ra phíp đồng.
-
Dễ học, thao tác nhanh.
-
Phù hợp cho các dự án DIY hoặc chế mạch thủ công như cục đẩy 2, 4, 8, đến 64 sò.
Altium Designer – Giải pháp chuyên nghiệp toàn diện
Altium Designer là phần mềm cao cấp được nhiều kỹ sư thiết kế bo mạch chuyên nghiệp sử dụng. Không chỉ hỗ trợ vẽ mạch nguyên lý, phần mềm còn tích hợp công cụ tự động đi dây (autoroute), thống kê linh kiện và mô phỏng.
Tại sao nên chọn Altium Designer:
-
Độ chính xác cao, phù hợp với thiết kế phức tạp.
-
Môi trường thiết kế hiện đại, đồng bộ hóa quy trình.
-
Xuất file sản xuất chuyên nghiệp cho gia công PCB công nghiệp.
OrCAD – Mạnh mẽ nhưng cần kinh nghiệm
OrCAD được đánh giá là một trong những phần mềm mô phỏng và thiết kế mạch chuyên sâu nhất hiện nay. Tuy nhiên, phần mềm này có giao diện khá phức tạp, yêu cầu người dùng có kiến thức nền vững.
Tính năng đáng chú ý:
-
Mô phỏng tín hiệu chính xác, phù hợp với các mạch công suất yêu cầu cao.
-
Thư viện linh kiện phong phú.
-
Hỗ trợ kiểm tra và mô phỏng nhiễu, độ trễ.

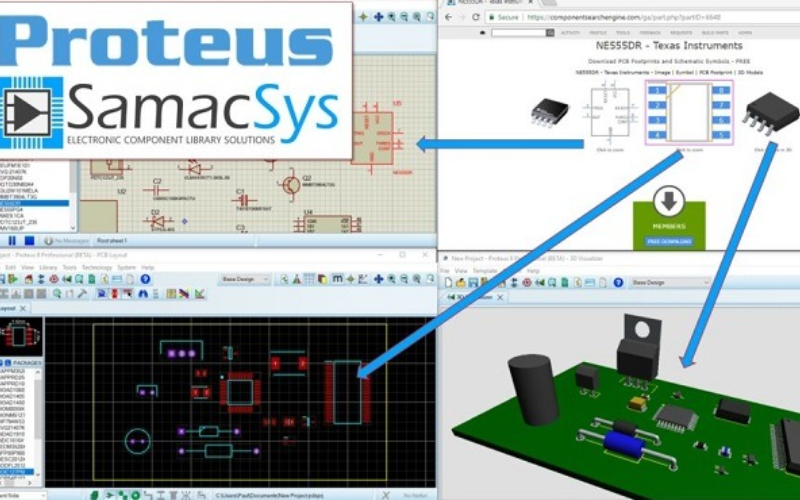

Proteus – Thân thiện và phổ biến tại Việt Nam
Proteus nổi bật với giao diện trực quan và khả năng mô phỏng dễ tiếp cận, rất được ưa chuộng trong các trường đại học, trung tâm dạy nghề và cộng đồng đam mê điện tử.
Ưu điểm của Proteus:
-
Giao diện dễ học, phù hợp với người mới.
-
Hỗ trợ mô phỏng hoạt động thực tế của IC, transistor, mạch công suất.
-
Có nhiều phiên bản phù hợp với người dùng cá nhân hoặc giáo dục.
Hiểu rõ nguyên lý và biết sử dụng phần mềm thiết kế mạch sẽ là nền tảng vững chắc cho bất kỳ ai đang theo đuổi lĩnh vực âm thanh chuyên nghiệp, chế tạo hoặc sửa chữa cục đẩy công suất.
Trên đây là tổng quan về sơ đồ mạch công suất cục đẩy cùng những loại bo mạch phổ biến được sử dụng hiện nay. Hy vọng những chia sẻ này từ VD-GROUP sẽ giúp bạn hiểu rõ hơn về cấu trúc, nguyên lý hoạt động cũng như lựa chọn được loại mạch phù hợp với nhu cầu sử dụng thực tế.
Nếu bạn quan tâm đến thiết kế, lắp đặt hoặc tối ưu hệ thống âm thanh, đừng quên theo dõi các bài viết tiếp theo để cập nhật thêm nhiều kiến thức hữu ích và xu hướng mới nhất trong ngành âm thanh.
Cảm ơn bạn đã đồng hành và hẹn gặp lại ở những nội dung chuyên sâu sắp tới!
