Transistor Là Gì? Ứng Dụng Của Transistor

Bạn đã từng nghe đến transistor – một linh kiện nhỏ bé nhưng lại đóng vai trò cực kỳ quan trọng trong các thiết bị điện tử hiện đại. Nhưng transistor là gì, nó có cấu tạo ra sao, được chia thành những loại nào, và ứng dụng thực tế của nó là gì? Đây chắc hẳn là những câu hỏi khiến nhiều người tò mò, đặc biệt là những ai mới bắt đầu tìm hiểu về điện tử.

Trong bài viết này, VD-GROUP sẽ cùng bạn khám phá rõ hơn về transistor – từ khái niệm cơ bản, cách hoạt động cho đến các ứng dụng phổ biến trong đời sống và công nghệ. Hãy cùng chúng tôi tìm hiểu chi tiết ngay sau đây!

Transistor là gì?

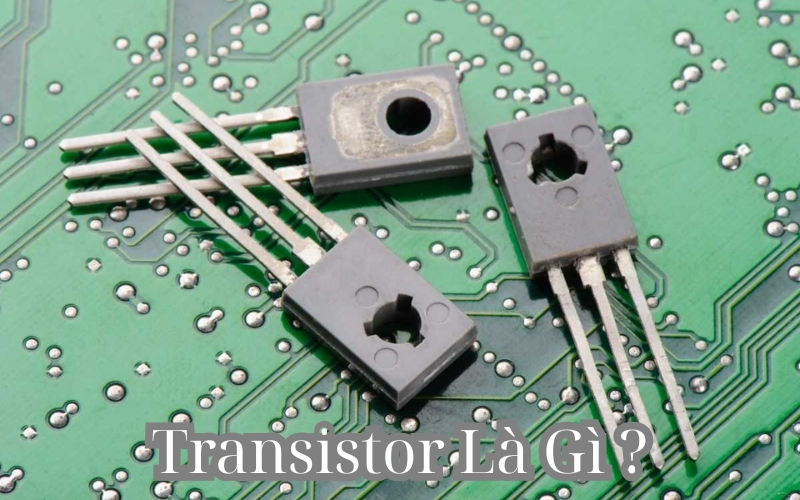

Transistor, hay còn gọi là bóng bán dẫn (tranzito), là một linh kiện bán dẫn quan trọng trong ngành điện tử. Thiết bị này có khả năng khuếch đại và chuyển đổi tín hiệu điện, hoạt động như một công tắc điều khiển dòng điện trong mạch. Nhờ vào chức năng đó, transistor trở thành thành phần không thể thiếu trong các thiết bị điện tử hiện đại như máy tính, điện thoại, TV và các hệ thống âm thanh.

Sự ra đời của transistor đã mở ra một kỷ nguyên mới cho công nghệ điện tử. Nó không chỉ thay thế các bóng đèn điện tử cồng kềnh mà còn là nền tảng để phát triển các mạch tích hợp (IC) và vi mạch – yếu tố then chốt trong công nghệ hiện đại ngày nay.

Cấu tạo của Transistor

Transistor là một linh kiện bán dẫn có cấu trúc đặc biệt, gồm ba lớp vật liệu bán dẫn ghép lại với nhau, tạo thành hai mối nối p-n. Tùy theo cách bố trí và nguyên lý hoạt động, transistor được chia thành hai loại chính: transistor lưỡng cực (BJT) và transistor hiệu ứng trường (FET).

Transistor Lưỡng Cực (BJT – Bipolar Junction Transistor)

Loại transistor này sử dụng dòng điện để điều khiển hoạt động. Nó gồm ba cực chính:

• Cực phát (Emitter)

• Cực gốc (Base)

• Cực thu (Collector)

Có hai dạng cấu trúc chính:

• NPN: Hai lớp bán dẫn loại N bao quanh một lớp P ở giữa.

• PNP: Hai lớp bán dẫn loại P bao quanh một lớp N ở giữa.

Trong hoạt động, khi một dòng điện nhỏ được đưa vào cực gốc, nó sẽ kiểm soát dòng điện lớn hơn chạy giữa cực phát và cực thu – chính đặc tính này khiến BJT được dùng nhiều trong mạch khuếch đại.

Transistor Hiệu Ứng Trường (FET – Field-Effect Transistor)

Khác với BJT, FET sử dụng điện áp để điều khiển dòng điện. Nó cũng có ba cực:

• Cực nguồn (Source)

• Cực cổng (Gate)

• Cực máng (Drain)

Có hai loại phổ biến:

• JFET (Junction FET): Dẫn dòng nhờ kênh dẫn (kênh N hoặc kênh P) với cực cổng được nối vào lớp bán dẫn tạo ra tiếp giáp p-n.

• MOSFET (Metal-Oxide-Semiconductor FET): Sử dụng một lớp oxit cách điện giữa cực cổng và kênh dẫn, giúp điều khiển dòng điện rất hiệu quả và tiết kiệm năng lượng. MOSFET cũng chia làm kênh N và kênh P.

Dù khác nhau về nguyên lý hoạt động, cả BJT và FET đều là những linh kiện chủ chốt trong việc điều khiển dòng điện và khuếch đại tín hiệu. Chúng chính là “trái tim” của các thiết bị điện tử – từ máy tính, điện thoại thông minh cho tới các hệ thống điều khiển tự động và âm thanh.

Nguyên lý hoạt động của Transistor

Transistor hoạt động dựa trên khả năng điều khiển dòng điện hoặc điện áp giữa các cực của nó. Tùy theo loại transistor, cách hoạt động có sự khác biệt, nhưng điểm chung là chúng đều có thể khuếch đại tín hiệu hoặc đóng/mở dòng điện trong mạch điện tử. Dưới đây là nguyên lý làm việc của hai loại transistor phổ biến nhất hiện nay.

Transistor Lưỡng Cực

BJT có hai loại: NPN và PNP. Cả hai đều gồm ba cực: Emitter (phát), Base (gốc) và Collector (thu).

• Transistor NPN:
  Khi đặt một điện áp nhỏ vào cực base (gốc), nó cho phép dòng điện lớn hơn chạy từ collector (thu) đến emitter (phát). Lúc này transistor như một công tắc đang mở.

• Transistor PNP:
  Hoạt động ngược lại với NPN. Khi cực base có điện áp âm hơn emitter, dòng điện sẽ chạy từ emitter đến collector. Transistor PNP cũng có khả năng điều khiển dòng điện lớn nhờ vào dòng nhỏ ở cực base.

=> Tóm lại, ở cả hai loại BJT, một dòng điện nhỏ tại cực base sẽ điều khiển dòng lớn hơn giữa hai cực còn lại. Đây là cơ chế khuếch đại dòng điện rất quan trọng trong điện tử.

Transistor Hiệu Ứng Trường

FET điều khiển dòng điện bằng điện áp tại cực gate (cổng). Nó cũng gồm ba cực: Gate (cổng), Source (nguồn) và Drain (máng).

• JFET (Junction FET):
  Điện áp đặt giữa gate và source sẽ làm thay đổi vùng dẫn trong transistor. Khi điện áp âm tăng, vùng cấm mở rộng, khiến dòng giữa source và drain giảm – đây là cách JFET kiểm soát dòng.

• MOSFET (Metal-Oxide-Semiconductor FET):
  Cấu tạo đặc biệt hơn, cực gate được cách ly bằng lớp oxit mỏng. Khi có điện áp tại gate, nó tạo ra điện trường điều khiển dòng điện chạy từ source đến drain. MOSFET có thể hoạt động linh hoạt ở cả chế độ khuếch đại lẫn đóng/ngắt dòng điện, thường được dùng trong các mạch số, vi xử lý và nguồn điện.

Những Ưu Điểm Nổi Bật Của Transistor

Transistor có nhiều ưu điểm vượt trội, giúp chúng trở thành linh kiện quan trọng trong các thiết bị điện tử hiện đại. Đây là những điểm mạnh nổi bật của transistor:

• Kích thước nhỏ gọn: Tiết kiệm không gian, tích hợp hàng triệu transistor vào IC.

• Tiết kiệm năng lượng: Tiêu thụ ít điện năng, phù hợp với thiết bị di động.

• Độ tin cậy cao: Hoạt động ổn định, bền bỉ trong nhiều điều kiện môi trường.

• Hiệu suất cao: Khuếch đại tín hiệu mạnh mẽ, hoạt động ở tần số cao.

• Tính linh hoạt: Sử dụng trong nhiều mạch điện khác nhau (khuếch đại, dao động, chuyển mạch).

• Chuyển mạch nhanh: Chuyển đổi trạng thái bật/tắt nhanh chóng.

• Chi phí thấp: Giá thành rẻ nhờ công nghệ sản xuất hiện đại.

• Dễ dàng tích hợp: Tích hợp vào các IC phức tạp, tối ưu hóa hiệu suất.

Cách Xác Định Chân Transistor Khi Sửa Chữa Mạch Điện Tử

Khi sửa chữa hoặc thiết kế mạch điện tử, việc xác định chính xác các chân của transistor là rất quan trọng để đảm bảo mạch hoạt động đúng. Sau đây là một số cách giúp bạn xác định các chân của transistor hiệu quả:

Dựa vào Datasheet

Cách đơn giản và chính xác nhất là sử dụng datasheet của transistor. Datasheet cung cấp thông tin chi tiết về cấu tạo và sơ đồ các chân. Các bước thực hiện:

• Tìm mã số của transistor trên vỏ sản phẩm.

• Tìm kiếm mã số đó trên internet để tải về datasheet.

• Tham khảo sơ đồ chân trong datasheet để xác định vị trí của các cực gốc (Base), thu (Collector), và phát (Emitter).

Sử dụng Đồng Hồ Đo (Multimeter)

Nếu không có datasheet, bạn có thể dùng đồng hồ đo (multimeter) để kiểm tra các chân của transistor. Cách làm cụ thể:

Đối với Transistor Lưỡng Cực (BJT):

• Chuyển đồng hồ sang chế độ đo diode.

• Xác định cực gốc (Base):

  • Với transistor NPN: Đặt que đen lên một chân, rồi dùng que đỏ lần lượt kiểm tra hai chân còn lại. Nếu giá trị hiển thị từ 0.6V-0.7V, chân que đen là cực gốc.

  • Với transistor PNP: Đặt que đỏ lên một chân, rồi dùng que đen kiểm tra hai chân còn lại. Chân que đỏ sẽ là cực gốc.

• Xác định cực thu (Collector) và cực phát (Emitter):

  • Đổi vị trí que đo, sau đó so sánh giá trị đo giữa các chân. Chân có giá trị thấp hơn là cực phát, và chân có giá trị cao hơn là cực thu.

Đối với Transistor Hiệu Ứng Trường (FET):

• Chuyển đồng hồ sang chế độ đo điện trở.

• Xác định cực nguồn (Source) và cực máng (Drain):

  • Đo điện trở giữa các chân và tìm cặp chân có điện trở lớn nhất, đó thường là giữa cực cổng (Gate) và cực nguồn (Source).

• Xác định cực cổng (Gate):

  • Chân còn lại là cực cổng (Gate) sau khi đã xác định được cực nguồn và cực máng.

Sử dụng Mạch Thử Transistor

Một phương pháp khác là sử dụng mạch thử transistor, một công cụ chuyên dụng để xác định các chân của transistor. Mạch thử này có các socket để cắm transistor và hiển thị kết quả trực tiếp trên màn hình, giúp bạn xác định các chân nhanh chóng.

Lưu Ý:

• Các bước trên là phương pháp tổng quát, có thể có sự khác biệt tùy vào loại transistor cụ thể.

• Nên sử dụng nhiều phương pháp để kiểm tra và xác nhận kết quả nhằm đảm bảo tính chính xác khi sửa chữa hoặc thiết kế mạch điện tử.

Với những cách trên, bạn có thể dễ dàng xác định các chân của transistor để sửa chữa mạch điện tử một cách chính xác và hiệu quả.

Làm sao để phân biệt Transistor với Thyristor

Transistor và thyristor (SCR – Silicon Controlled Rectifier) là hai loại linh kiện bán dẫn phổ biến trong các mạch điện tử, nhưng chúng có cấu tạo và chức năng khác nhau. Chúng ta dựa trên các đặc điểm và chức năng để lập bảng phân biệt dưới đây:

Đặc điểm	Transistor	Thyristor (SCR)
Cấu tạo và Số chân	3 chân: Base, Collector, Emitter (BJT) / Gate, Drain, Source (FET)	3 chân: Anode (A), Cathode (K), Gate (G)
Cấu trúc bán dẫn	Có 2 lớp bán dẫn (BJT: NPN/PNP, FET: N-channel/P-channel)	Có 4 lớp bán dẫn (PNPN), tạo thành 3 tiếp giáp PN
Nguyên lý hoạt động	Khuếch đại tín hiệu hoặc công tắc điện tử. Điều khiển dòng điện qua cực gốc (BJT) hoặc cực cổng (FET).	Hoạt động như công tắc bật/tắt, điều khiển qua tín hiệu tại cực Gate.
Chế độ hoạt động	Có thể khuếch đại tín hiệu hoặc chuyển mạch (ON/OFF).	Làm việc trong chế độ bật (conducting) hoặc tắt (non-conducting).
Điều khiển	Điều khiển dòng điện qua cực gốc (BJT) hoặc điện áp qua cực cổng (FET).	Kích hoạt qua tín hiệu ngắn tại cực Gate. Sau khi kích hoạt, giữ trạng thái dẫn cho đến khi dòng điện giảm xuống dưới mức giữ.
Ứng dụng	Mạch khuếch đại, mạch dao động, mạch logic, mạch chuyển mạch tốc độ cao.	Mạch điều khiển công suất cao, chỉnh lưu có điều khiển, điều khiển động cơ, điều chỉnh ánh sáng.
Tính năng	Thích hợp cho mạch điện tử tinh vi, tốc độ cao.	Thích hợp cho mạch điện công suất, điều khiển điện năng lớn.
Ví dụ	Máy tính, điện thoại di động, bộ khuếch đại âm thanh.	Bộ điều khiển động cơ, bộ chỉnh lưu trong hệ thống điện, điều chỉnh ánh sáng.

Lời kết

Qua những chia sẻ trên, bạn đã hiểu rõ hơn về Transistor – từ khái niệm, cấu tạo, nguyên lý hoạt động đến cách ứng dụng và phân biệt với các linh kiện tương tự như thyristor. Đây là những kiến thức nền tảng quan trọng trong lĩnh vực điện tử. Nếu bạn còn bất kỳ thắc mắc nào liên quan đến Transistor hay các linh kiện điện tử khác, đừng ngần ngại liên hệ với VD-GROUP – chúng tôi luôn sẵn sàng hỗ trợ bạn nhanh chóng và chính xác.
