Rack I/O Yamaha RUio 16FLX-D

Rack I/O Yamaha RUio16FLX-D là thiết bị giao tiếp âm thanh chuyên nghiệp được thiết kế cho các hệ thống cần khả năng cấu hình đầu vào và đầu ra linh hoạt trên nền tảng Dante. Sản phẩm sở hữu 16 kênh Flexible I/O, cho phép người dùng lựa chọn giữa Analog Input, Analog Output và AES/EBU Output theo từng nhóm kênh, đáp ứng nhiều phương án kết nối khác nhau.

Bên cạnh khả năng tùy biến I/O, Yamaha RUio16FLX-D hỗ trợ 16 kênh Dante Receive và 16 kênh Dante Transmit, giúp truyền nhận tín hiệu âm thanh qua mạng. Nhờ thiết kế rack 1U cùng hệ thống điều khiển trực tiếp trên mặt máy, thiết bị phù hợp với các công trình âm thanh chuyên nghiệp cần mở rộng kết nối, tối ưu không gian lắp đặt và đơn giản hóa quy trình vận hành.

Thiết kế rack 1U nhỏ gọn, thuận tiện lắp đặt

Yamaha RUio16FLX-D có thiết kế dạng rack chuyên dụng với chiều cao 44 mm, tương đương 1U. Kích thước tổng thể đạt 480 × 44 × 369 mm, trọng lượng khoảng 4 kg, giúp thiết bị dễ dàng tích hợp vào tủ rack tại sân khấu, phòng thu, hội trường hoặc các hệ thống âm thanh lắp đặt cố định.

Mặc dù có kiểu dáng gọn gàng, sản phẩm vẫn tích hợp đầy đủ các cổng kết nối và công cụ điều khiển cần thiết. Bố cục mặt trước và mặt sau được tổ chức rõ ràng, hỗ trợ kỹ thuật viên theo dõi trạng thái, kiểm tra kết nối và cấu hình thiết bị thuận tiện hơn.

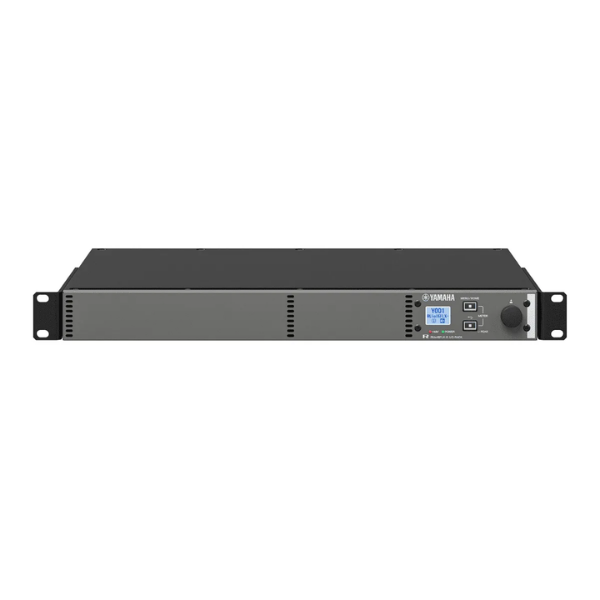

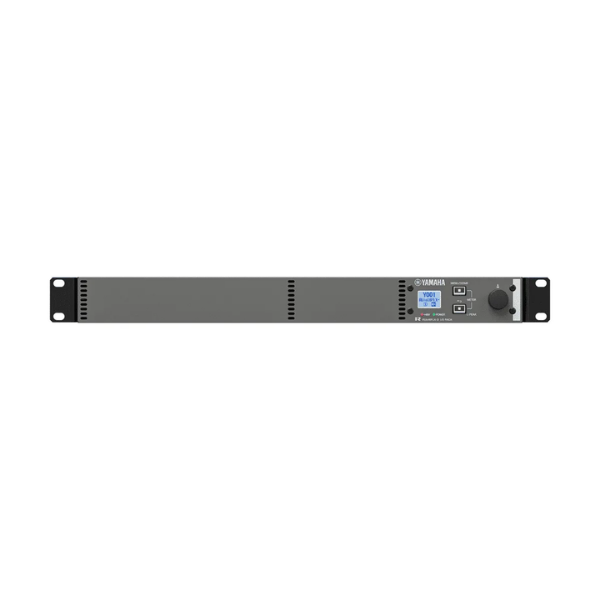

Mặt trước dễ quan sát và thao tác

Mặt trước Yamaha RUio16FLX-D được bố trí theo hướng thực dụng, với khu vực thông gió chiếm phần lớn diện tích và cụm điều khiển tập trung ở phía bên phải. Tại đây, người dùng có thể tìm thấy logo Yamaha, màn hình mini-LCD, các phím chức năng, núm xoay và đèn báo trạng thái.

Cách bố trí tập trung giúp việc kiểm tra thiết bị thuận tiện ngay cả khi sản phẩm được lắp cùng nhiều thiết bị khác trong tủ rack. Kỹ thuật viên có thể nhanh chóng xác định trạng thái hoạt động hoặc truy cập các chức năng cần thiết mà không phải tháo thiết bị khỏi vị trí lắp đặt.

Màn hình mini-LCD hỗ trợ cấu hình tại chỗ

Màn hình mini-LCD tích hợp cho phép người dùng kiểm tra thông tin và thực hiện một số thiết lập trực tiếp trên Yamaha RUio16FLX-D. Kết hợp với hệ thống phím chức năng và núm xoay, giao diện này hỗ trợ truy cập các mục cấu hình liên quan đến Flexible I/O, Dante và những thông số hoạt động được thiết bị cung cấp.

Việc điều chỉnh ngay trên mặt máy giúp giảm sự phụ thuộc vào máy tính trong những thao tác cần thực hiện tại rack. Các đèn LED trạng thái cũng hỗ trợ nhận biết tình trạng hoạt động, giúp quá trình kiểm tra và xử lý sự cố thuận tiện hơn.

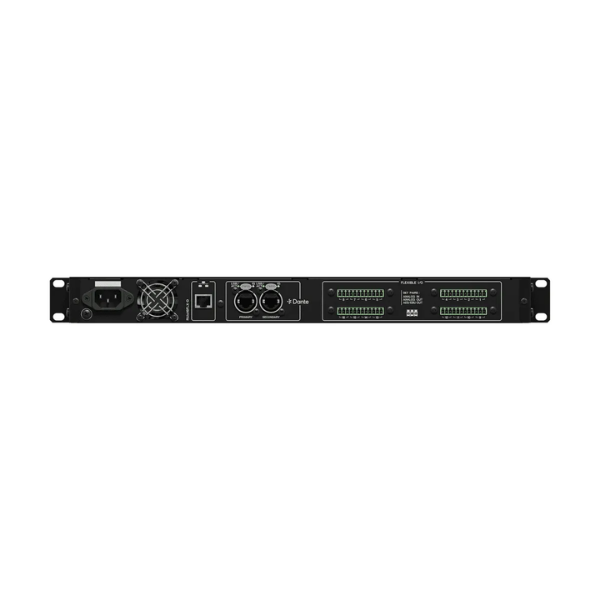

Mặt sau bố trí đầy đủ cổng kết nối

Mặt sau Yamaha RUio16FLX-D tập trung các kết nối phục vụ vận hành hệ thống, bao gồm cổng nguồn, kết nối mạng điều khiển, hai cổng Dante Primary và Secondary cùng các đầu nối Flexible I/O dạng Euroblock.

Đầu nối Euroblock phù hợp với những hệ thống cần đi dây cố định, giúp tổ chức dây tín hiệu gọn gàng và thuận tiện khi bảo trì. Trong khi đó, hai cổng Dante được phân biệt rõ ràng, hỗ trợ triển khai mạng âm thanh theo cấu hình phù hợp với yêu cầu thực tế.

Flexible I/O 16 kênh – Chủ động lựa chọn cấu hình tín hiệu

Điểm nổi bật của Yamaha RUio16FLX-D nằm ở hệ thống 16 kênh Flexible I/O. Thay vì giới hạn người dùng trong một cấu hình đầu vào và đầu ra cố định, thiết bị cho phép lựa chọn giữa ba loại kết nối: Analog Input, Analog Output và AES/EBU Output.

Việc phân bổ được thực hiện theo từng nhóm hai kênh, giúp kỹ thuật viên chủ động xây dựng cấu hình phù hợp với các thiết bị đang sử dụng. Tùy nhu cầu, một thiết bị có thể kết hợp nhiều nhóm đầu vào analog, đầu ra analog và đầu ra AES/EBU trong cùng một hệ thống.

Khả năng này đặc biệt hữu ích với các dự án có yêu cầu kết nối thay đổi theo từng giai đoạn. Khi cần bổ sung đầu vào, chuyển đổi một số kênh sang đầu ra hoặc kết nối với thiết bị sử dụng tín hiệu số AES/EBU, người dùng có thể điều chỉnh cách phân bổ I/O thay vì phải thay thế toàn bộ thiết bị giao tiếp.

Thiết kế hệ thống trước, mở rộng I/O theo nhu cầu

Yamaha RUio16FLX-D hướng đến các công trình cần khả năng thích ứng trong quá trình sử dụng. Ở giai đoạn thiết kế ban đầu, kỹ thuật viên có thể chưa xác định chính xác số lượng đầu vào và đầu ra cần thiết tại từng vị trí. Việc sử dụng thiết bị có cấu hình linh hoạt giúp giảm áp lực phải lựa chọn cố định ngay từ đầu.

Với 16 kênh Flexible I/O, người dùng có thể xây dựng phương án kết nối dựa trên nhu cầu hiện tại, sau đó thay đổi cách phân bổ kênh khi hệ thống được mở rộng hoặc điều chỉnh.

Chẳng hạn, một cấu hình ban đầu có thể ưu tiên các đầu vào analog để tiếp nhận tín hiệu từ thiết bị bên ngoài. Khi hệ thống được bổ sung bộ xử lý kỹ thuật số hoặc cần thêm đường truyền AES/EBU, kỹ thuật viên có thể điều chỉnh các nhóm I/O tương ứng theo yêu cầu và giới hạn cấu hình của thiết bị.

Nhờ đó, RUio16FLX-D phù hợp với các hệ thống âm thanh chuyên nghiệp có kế hoạch nâng cấp trong tương lai, giúp tận dụng thiết bị hiệu quả hơn khi nhu cầu vận hành thay đổi.

Port Config – Thiết lập Flexible I/O ngay trên thiết bị

Để khai thác khả năng tùy biến I/O thuận tiện hơn, Yamaha RUio16FLX-D được trang bị menu Port Config tích hợp. Người dùng có thể truy cập menu thông qua màn hình mini-LCD và hệ thống điều khiển ở mặt trước để thay đổi cách phân bổ các cổng theo nhu cầu.

Tính năng này hỗ trợ kỹ thuật viên kiểm tra và điều chỉnh cấu hình trực tiếp tại rack, giảm bớt thao tác phải thực hiện thông qua máy tính hoặc bàn mixer trong những trường hợp phù hợp.

Trong quá trình lắp đặt, Port Config cũng giúp việc thử nghiệm các phương án kết nối trở nên thuận tiện hơn. Khi cần chuyển đổi chức năng của một nhóm kênh hoặc điều chỉnh hệ thống theo thiết bị mới, người vận hành có thể truy cập menu để thiết lập lại cấu hình.

Sự kết hợp giữa phần cứng Flexible I/O và công cụ Port Config giúp Yamaha RUio16FLX-D đáp ứng tốt nhu cầu kết nối đa dạng trong môi trường âm thanh chuyên nghiệp.

Dante 16×16 – Truyền nhận âm thanh qua mạng

Yamaha RUio16FLX-D tích hợp giao thức Dante của Audinate, cho phép kết nối với các thiết bị âm thanh tương thích trong hệ thống audio network. Thiết bị hỗ trợ 16 kênh Dante Receive và 16 kênh Dante Transmit, tương ứng khả năng nhận tối đa 16 kênh âm thanh từ mạng và truyền tối đa 16 kênh âm thanh trở lại mạng.

Thay vì sử dụng nhiều đường dây analog riêng biệt giữa các khu vực, hệ thống Dante cho phép truyền nhiều kênh âm thanh qua hạ tầng mạng Ethernet. Điều này giúp việc bố trí thiết bị linh hoạt hơn, đồng thời hỗ trợ đơn giản hóa hệ thống dây dẫn tại những công trình có nhiều khu vực âm thanh.

Khi kết hợp với Flexible I/O, RUio16FLX-D đóng vai trò cầu nối giữa tín hiệu analog, tín hiệu số AES/EBU và mạng âm thanh Dante. Đây là giải pháp hữu ích cho các hệ thống cần trao đổi tín hiệu giữa thiết bị đầu vào, bộ xử lý và những thành phần âm thanh kỹ thuật số.

Cổng Dante Primary và Secondary

Ở mặt sau thiết bị, hai cổng Dante được ký hiệu Primary và Secondary, hỗ trợ các phương án triển khai mạng phù hợp với cấu hình hệ thống.

Trong những hệ thống được thiết lập chế độ dự phòng Dante Redundant, hai cổng này có thể hỗ trợ tăng tính liên tục của đường truyền khi xảy ra sự cố mạng. Tuy nhiên, việc sử dụng dự phòng cần được cấu hình đúng theo yêu cầu của hệ thống, thay vì mặc định coi hai cổng là hai đường mạng dự phòng trong mọi chế độ kết nối.

Khả năng kết nối này giúp Yamaha RUio16FLX-D đáp ứng các dự án chú trọng độ ổn định, khả năng quản lý mạng và tính linh hoạt khi mở rộng hệ thống âm thanh.

Kiểm tra I/O, Dante và thông số đầu vào trực tiếp

Yamaha RUio16FLX-D hỗ trợ người dùng theo dõi và điều chỉnh một số thông số ngay trên mặt máy thông qua màn hình mini-LCD và hệ thống phím điều khiển. Các chức năng liên quan đến cấu hình I/O, trạng thái Dante, gain và phantom power có thể được truy cập tùy theo chế độ vận hành và thiết lập của hệ thống.

Việc kiểm tra trực tiếp tại rack giúp kỹ thuật viên tiết kiệm thời gian trong quá trình lắp đặt, kiểm tra tín hiệu hoặc xử lý sự cố. Thay vì phải quay lại vị trí bàn mixer hoặc mở phần mềm chỉ để kiểm tra một thông số, người vận hành có thể thao tác ngay tại thiết bị đối với những chức năng được hỗ trợ.

Đối với các công trình có nhiều thiết bị I/O phân bố ở nhiều vị trí, đây là lợi thế đáng kể trong quá trình bảo trì và quản lý hệ thống.

Tích hợp với mixer và processor Yamaha

Yamaha RUio16FLX-D được phát triển để phối hợp với hệ sinh thái âm thanh chuyên nghiệp của Yamaha. Khi kết nối qua Dante với mixer tương thích, thiết bị có thể tham gia vào hệ thống truyền nhận tín hiệu và hỗ trợ quản lý các thông số được thiết bị điều khiển cho phép, bao gồm những chức năng liên quan đến HA Gain.

Việc điều khiển tập trung giúp kỹ thuật viên hạn chế phải thao tác riêng trên từng thiết bị, đồng thời thuận tiện hơn khi cần thay đổi cấu hình trong quá trình vận hành.

Hỗ trợ ProVisionaire Design

Khi được sử dụng cùng các bộ xử lý Yamaha tương thích, RUio16FLX-D có thể được tích hợp vào hệ thống thiết kế và quản lý thông qua ProVisionaire Design. Phần mềm hỗ trợ tổ chức cấu hình thiết bị, xây dựng phương án xử lý tín hiệu và quản lý các thành phần tương thích trong cùng một dự án.

Đối với những công trình có nhiều thiết bị âm thanh hoạt động đồng thời, phương thức quản lý tập trung giúp quá trình thiết lập và kiểm tra cấu hình có hệ thống hơn, đặc biệt khi hệ thống cần được bàn giao hoặc điều chỉnh về sau.

Điều khiển thông qua R Remote

Yamaha RUio16FLX-D còn hỗ trợ sử dụng với phần mềm R Remote trong những cấu hình tương thích. Giải pháp này cho phép quản lý các thông số được hỗ trợ, chẳng hạn như HA Gain, mà không nhất thiết phải sử dụng bàn mixer kỹ thuật số.

Nhờ đó, thiết bị có thể được ứng dụng trong hệ thống ghi âm hoặc các giải pháp giao tiếp âm thanh cần kết nối I/O qua Dante nhưng không yêu cầu vận hành bằng mixer truyền thống.

Khả năng kết hợp với phần mềm điều khiển giúp RUio16FLX-D mở rộng phạm vi ứng dụng, từ hệ thống biểu diễn trực tiếp đến các cấu hình ghi âm và xử lý tín hiệu chuyên nghiệp.

Mạng điều khiển riêng cho hệ thống quy mô lớn

Trong những công trình có nhiều thiết bị âm thanh mạng, việc tổ chức hạ tầng điều khiển và truyền tải âm thanh cần được tính toán hợp lý để thuận tiện quản lý. Yamaha RUio16FLX-D cung cấp kết nối dành cho mạng điều khiển, cho phép xây dựng phương án quản lý thiết bị phù hợp với cấu trúc hệ thống.

Tùy thiết kế mạng, người dùng có thể phân tách lưu lượng điều khiển với mạng Dante truyền âm thanh, giúp việc tổ chức và giám sát hệ thống rõ ràng hơn. Đây là lợi thế đối với các công trình sử dụng nhiều mixer, processor và thiết bị I/O hoạt động đồng thời.

Việc thiết kế mạng đúng cách, lựa chọn thiết bị tương thích và cấu hình địa chỉ phù hợp sẽ góp phần nâng cao tính ổn định trong quá trình vận hành.

Chất lượng tín hiệu đáp ứng yêu cầu âm thanh chuyên nghiệp

Bên cạnh khả năng kết nối, Yamaha RUio16FLX-D được trang bị các thông số âm thanh phù hợp với nhiều hệ thống chuyên nghiệp. Thiết bị hỗ trợ các tần số lấy mẫu 44,1 kHz, 48 kHz, 88,2 kHz và 96 kHz, tạo điều kiện tích hợp vào nhiều cấu hình xử lý tín hiệu khác nhau.

Đáp tuyến tần số 20 Hz – 20 kHz

Theo thông số công bố, Yamaha RUio16FLX-D có đáp tuyến tần số +0,5 dB/-1,5 dB trong dải 20 Hz – 20 kHz, tham chiếu mức đầu ra +4 dBu tại 1 kHz và tần số lấy mẫu 48 kHz hoặc 96 kHz.

Dải tần này bao phủ vùng tần số âm thanh nghe được thông dụng, đáp ứng nhu cầu truyền tải tín hiệu giữa các thiết bị trong hệ thống. Kết quả thực tế còn phụ thuộc vào cấu hình kết nối, thiết bị phối ghép và điều kiện vận hành.

Dải động lên đến 114 dB

Yamaha công bố Dynamic Range của bộ chuyển đổi DA đạt 114 dB typical, trong khi thông số từ Input tới Output đạt 109 dB typical khi Gain ở mức 0 dB.

Equivalent Input Noise đạt -128 dBu typical tại Gain +64 dB. Residual Output Noise được công bố ở mức -88 dBu khi kênh main stereo tắt.

Những thông số này cung cấp cơ sở để đánh giá khả năng xử lý tín hiệu của thiết bị trong hệ thống âm thanh chuyên nghiệp, nơi việc kiểm soát nhiễu và duy trì chất lượng tín hiệu là các yếu tố quan trọng.

Độ méo hài tổng thấp

Total Harmonic Distortion (THD) của Yamaha RUio16FLX-D được công bố dưới 0,05% tại mức +4 dBu, trong dải 20 Hz – 20 kHz, Gain 0 dB và tải 10 kΩ. Khi Gain được đặt ở +64 dB, THD dưới 0,15% trong cùng dải tần và điều kiện tải.

Theo Yamaha, phép đo THD sử dụng bộ lọc low-pass 80 kHz với độ dốc 48 dB/octave. Đây là thông số tham khảo giúp đánh giá mức độ méo tín hiệu trong điều kiện đo được xác định.

Crosstalk đạt -100 dB

Khả năng cách ly giữa các kênh của Yamaha RUio16FLX-D được thể hiện qua thông số Crosstalk. Mức Crosstalk giữa các đầu vào liền kề đạt -100 dB tại Gain 0 dB và tần số 1 kHz. Đối với đường truyền từ đầu vào tới đầu ra, thông số cũng đạt -100 dB tại 1 kHz.

Các phép đo Crosstalk được Yamaha thực hiện với bộ lọc 22 kHz, độ dốc 48 dB/octave. Khả năng cách ly kênh tốt góp phần hạn chế ảnh hưởng không mong muốn giữa các đường tín hiệu trong quá trình vận hành.

Ứng dụng thực tế của Yamaha RUio16FLX-D

Với 16 kênh Flexible I/O, kết nối Dante 16×16 và khả năng tích hợp cùng thiết bị Yamaha tương thích, RUio16FLX-D có thể được triển khai trong nhiều cấu hình âm thanh khác nhau.

• Hệ thống sân khấu và biểu diễn trực tiếp: Bổ sung các kênh I/O tại vị trí cần thiết, hỗ trợ truyền tín hiệu giữa thiết bị sân khấu và hệ thống âm thanh mạng.
• Hội trường và trung tâm hội nghị: Kết nối tín hiệu analog hoặc AES/EBU với hệ thống xử lý âm thanh sử dụng Dante, tùy theo cấu hình thực tế.
• Phòng thu và hệ thống ghi âm: Đóng vai trò giao tiếp âm thanh mạng trong các cấu hình phù hợp, đặc biệt khi cần kết hợp thiết bị analog với hệ thống kỹ thuật số.
• Công trình âm thanh lắp đặt cố định: Tích hợp vào tủ rack, giúp bố trí kết nối tập trung và thuận tiện cho công tác quản lý, bảo trì.
• Hệ thống cần mở rộng trong tương lai: Cho phép thay đổi cách phân bổ các nhóm Flexible I/O theo nhu cầu, giảm sự phụ thuộc vào cấu hình cổng cố định.
