Giao thức DMX (Digital Multiplex) là một tiêu chuẩn quan trọng trong ngành công nghiệp ánh sáng và giải trí, được sử dụng để truyền tín hiệu điều khiển các thiết bị như đèn, hiệu ứng sân khấu, máy khói và nhiều thiết bị khác. Với DMX, người dùng có thể dễ dàng điều khiển hàng loạt thiết bị từ một bộ điều khiển duy nhất, mang lại sự linh hoạt và tiết kiệm thời gian.
Bài viết này của ITC-Audio VN sẽ giúp bạn nắm bắt những nguyên lý cơ bản và ứng dụng thực tế của DMX, cho dù bạn đang làm việc trong lĩnh vực sự kiện, biểu diễn hay đơn giản là muốn tìm hiểu thêm về cách thức hoạt động của giao thức này.

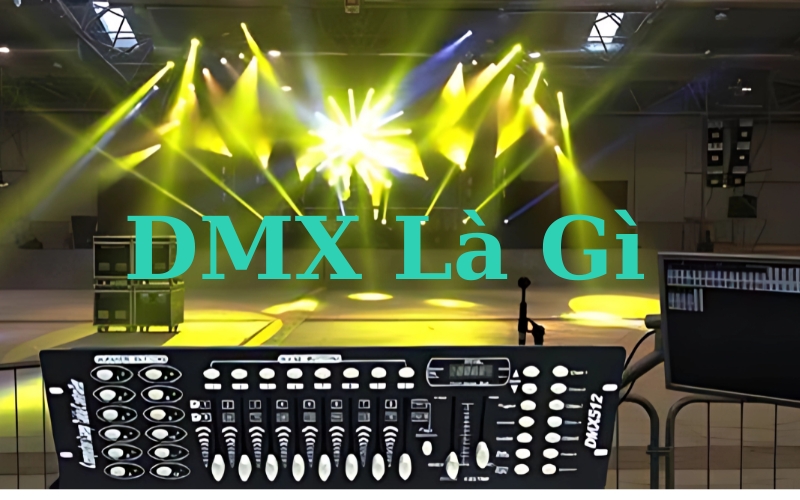

DMX là gì?
DMX (Digital Multiplex) là giao thức truyền thông số đặc biệt được thiết kế để điều khiển ánh sáng và các thiết bị hiệu ứng trong các sự kiện giải trí như nhà hát, concert, và các sự kiện ngoài trời. Giao thức DMX cho phép người dùng kiểm soát chính xác nhiều chức năng của thiết bị ánh sáng, từ màu sắc, độ sáng, đến hiệu ứng động, giúp mang lại trải nghiệm tuyệt vời cho khán giả.
Lịch sử và sự phát triển của DMX

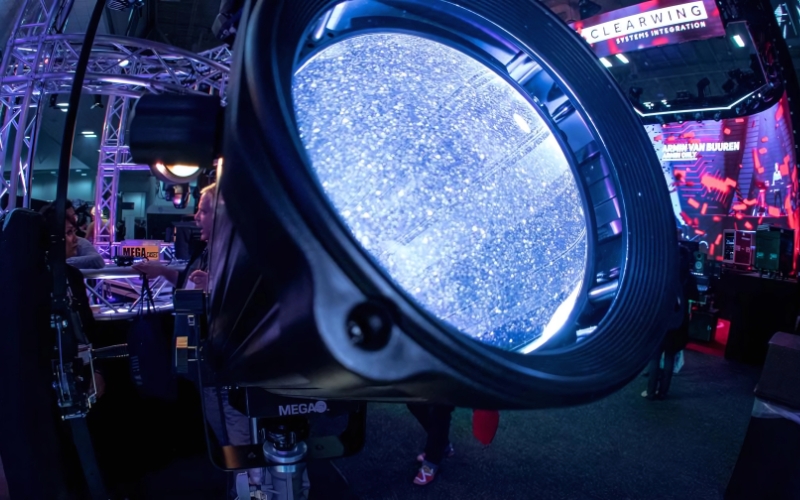

DMX được phát triển vào những năm 1980 bởi USITT (United States Institute for Theatre Technology) nhằm tạo ra một chuẩn mực truyền thông đáng tin cậy và hiệu quả trong ngành công nghiệp giải trí. Kể từ đó, DMX đã trở thành tiêu chuẩn vàng trong việc điều khiển các thiết bị ánh sáng và hiệu ứng, giúp các chuyên gia ánh sáng dễ dàng quản lý nhiều thiết bị chỉ bằng một giao thức duy nhất.
DMX512 – Phiên bản phổ biến nhất
Phiên bản DMX512 của giao thức DMX là tiêu chuẩn chính hiện nay và được xác định theo tiêu chuẩn ANSI E1.11. DMX512 cho phép truyền tải 512 kênh điều khiển trên mỗi dây cáp, giúp người điều khiển dễ dàng kết nối và quản lý hàng loạt thiết bị ánh sáng và hiệu ứng trong các sự kiện lớn, từ sân khấu nhỏ đến các chương trình hoành tráng.
Với tính linh hoạt và khả năng điều khiển chính xác, DMX đã trở thành lựa chọn hàng đầu của các chuyên gia ánh sáng trong ngành công nghiệp giải trí.
Cách thức hoạt động của DMX

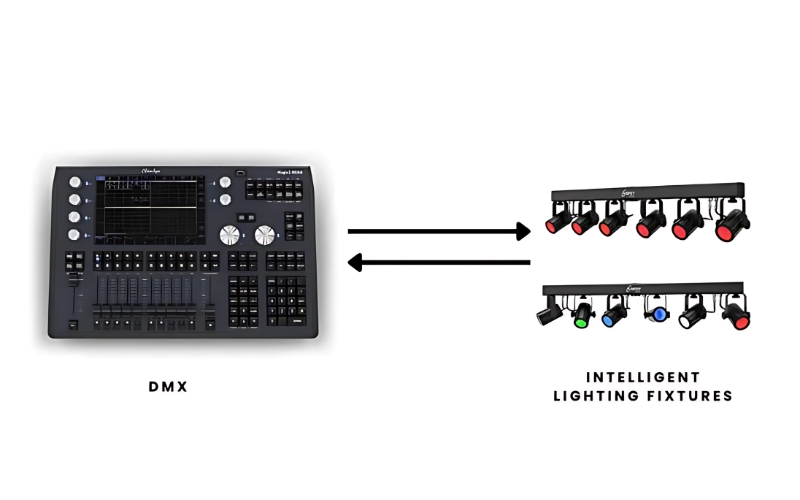

DMX hoạt động bằng cách gửi tín hiệu điều khiển từ một thiết bị điều khiển (như bàn điều khiển ánh sáng) tới các thiết bị kết nối (như đèn sân khấu, thiết bị hiệu ứng). Tín hiệu này chỉ di chuyển theo một chiều từ bộ điều khiển đến thiết bị, mà không có phản hồi từ thiết bị.
Tín hiệu DMX được truyền dưới dạng dữ liệu số liên tục, mỗi chuỗi tín hiệu bao gồm một địa chỉ thiết bị (từ 1 đến 512) và giá trị kênh điều khiển (từ 0 đến 255). Các thiết bị nhận tín hiệu sẽ xác định địa chỉ của mình trong chuỗi dữ liệu và thực hiện hành động theo giá trị kênh nhận được. Ví dụ, nếu đèn LED được cài đặt để nhận tín hiệu trên kênh 1 và giá trị kênh là 128, đèn sẽ sáng với độ sáng trung bình.
Kết nối và thiết lập DMX
Các thiết bị DMX được kết nối qua cáp đặc biệt, thường là cáp XLR 3-pin hoặc 5-pin, để truyền tín hiệu từ bộ điều khiển đến từng thiết bị theo thứ tự.
Trong quá trình lắp đặt, mỗi thiết bị sẽ được chỉ định một số kênh cụ thể, giúp việc điều khiển trở nên dễ dàng. Kỹ thuật viên ánh sáng sẽ cấu hình thiết bị sao cho mỗi kênh điều khiển một chức năng nhất định.

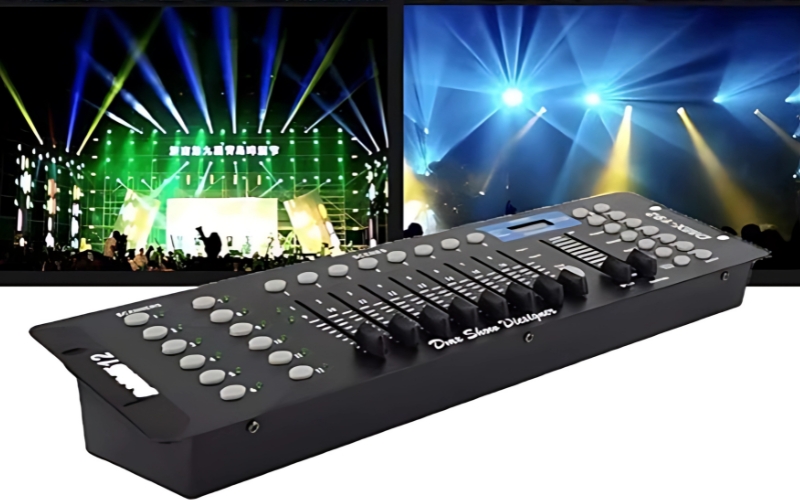

Ứng dụng thực tế của DMX
DMX được sử dụng phổ biến trong ngành công nghiệp giải trí và sự kiện, với các ứng dụng chính như:
- Điều khiển hệ thống chiếu sáng tại nhà hát, buổi hòa nhạc và các sự kiện lớn.
- Điều chỉnh hiệu ứng đặc biệt như máy phun khói và máy chiếu laser.
- DMX có khả năng truyền tín hiệu điều khiển xa hàng trăm mét mà không bị suy giảm, là lựa chọn lý tưởng cho các dự án ánh sáng quy mô lớn.
Một số hạn chế của giao thức DMX
Mặc dù DMX rất phổ biến và hiệu quả, nhưng vẫn tồn tại một số hạn chế:
- Không hỗ trợ tính năng hai chiều: DMX chỉ truyền tín hiệu theo một chiều từ bộ điều khiển đến thiết bị, không có phản hồi từ thiết bị, khiến việc giám sát và xác minh trạng thái của thiết bị trở nên khó khăn, hạn chế khả năng tự động hóa.
- Giới hạn kênh: Mỗi vũ trụ DMX chỉ hỗ trợ tối đa 512 kênh, điều này có thể là vấn đề trong các sự kiện lớn hoặc sân khấu với nhiều thiết bị cần điều khiển hơn.
- Khoảng cách truyền tín hiệu: DMX có khoảng cách truyền tín hiệu giới hạn (khoảng 300 mét đối với cáp 5-pin), nếu cần khoảng cách xa hơn, phải sử dụng bộ mở rộng hoặc lặp lại tín hiệu, làm tăng độ phức tạp.
- Thiết lập phức tạp: Việc phân chia kênh DMX cho các thiết bị trong hệ thống lớn có thể gây khó khăn trong việc quản lý, tăng nguy cơ nhầm lẫn nếu không được cấu hình chính xác.
- Nhiễu và tổn thất tín hiệu: Sử dụng cáp dài hoặc nhiều kết nối có thể gây tổn thất tín hiệu hoặc nhiễu, làm giảm chất lượng tín hiệu điều khiển.
- Khó khăn trong tích hợp: DMX gặp khó khăn trong việc tích hợp với các giao thức mới hoặc thiết bị không tương thích, điều này hạn chế khả năng mở rộng và nâng cấp hệ thống.
Phân tách và tăng cường DMX
Phân tách và tăng cường DMX là các phương pháp và thiết bị được sử dụng trong ngành công nghiệp ánh sáng và âm thanh để mở rộng và quản lý hệ thống điều khiển thiết bị ánh sáng hiệu quả. Các khái niệm chính bao gồm:
Phân tách DMX (DMX Splitting)
Phân tách DMX liên quan đến việc chia tín hiệu DMX từ một nguồn điều khiển (như bàn điều khiển ánh sáng) thành nhiều tín hiệu đầu ra, cho phép nhiều thiết bị DMX hoạt động đồng thời mà không làm giảm chất lượng tín hiệu. Bộ chia DMX (DMX splitters) được sử dụng để đảm bảo tín hiệu đến các thiết bị không bị suy yếu hay nhiễu.
Phân tách DMX là cần thiết khi nhiều thiết bị được kết nối với một nguồn duy nhất, có thể làm giảm chất lượng tín hiệu hoặc gây mất tín hiệu. Điều này đặc biệt quan trọng trong các sự kiện hay buổi biểu diễn, nơi nhiều thiết bị ánh sáng cần được điều khiển đồng thời. Một bộ điều khiển duy nhất không thể điều khiển hết tất cả các thiết bị.
Để giải quyết vấn đề này, người ta sử dụng bộ phân tách DMX. Thiết bị này nhận tín hiệu DMX từ bảng điều khiển và chia nó thành nhiều bản sao, mỗi bản sao có thể kết nối với một thiết bị riêng biệt, giúp giảm tải cho bộ điều khiển và duy trì tín hiệu ổn định.
Tăng cường DMX (DMX Boosting)
Tăng cường DMX là quá trình nâng cao tín hiệu DMX để đảm bảo tín hiệu có thể truyền xa hơn mà không bị suy giảm chất lượng. Trong các hệ thống lớn, khi có nhiều thiết bị ở khoảng cách xa, tín hiệu DMX có thể yếu đi và cần được tăng cường để duy trì sự ổn định. Các bộ tăng cường DMX (DMX boosters) giúp cải thiện độ tin cậy của tín hiệu, đảm bảo tất cả các thiết bị hoạt động chính xác.
Để thực hiện việc tăng cường DMX, người ta sử dụng bộ tăng cường DMX. Thiết bị này nhận tín hiệu DMX và làm mạnh tín hiệu trước khi phát ra. Tín hiệu DMX từ bộ điều khiển hoặc bộ phân tách được gửi đến bộ tăng cường, nơi tín hiệu được xử lý và làm mạnh lên, sau đó phát ra đến các thiết bị chiếu sáng.
Quá trình này đảm bảo rằng tín hiệu vẫn ổn định và chính xác khi đến các thiết bị, ngay cả ở khoảng cách xa. Cả phân tách và tăng cường DMX đều đóng vai trò quan trọng trong việc xây dựng hệ thống điều khiển ánh sáng hiệu quả và ổn định, đặc biệt trong các sự kiện lớn hay buổi biểu diễn chuyên nghiệp.
Tổng Kết
Trên đây là tổng quan về giao thức DMX, từ cách hoạt động, phân tách, tăng cường tín hiệu cho đến ứng dụng thực tế trong ngành công nghiệp ánh sáng và sự kiện. DMX là giải pháp lý tưởng để điều khiển các thiết bị ánh sáng và hiệu ứng, đặc biệt trong các sự kiện quy mô lớn. Để tìm hiểu thêm về các sản phẩm và giải pháp liên quan đến DMX, cũng như nhận tư vấn chuyên sâu, hãy liên hệ ngay với ITC-Audio VN. Chúng tôi cam kết cung cấp thiết bị và dịch vụ hỗ trợ tối ưu cho mọi nhu cầu ánh sáng và âm thanh của bạn.
