Mạch công suất Class AB là một trong những loại mạch khuếch đại âm thanh được sử dụng phổ biến nhất hiện nay. Nhờ khả năng dung hòa giữa hiệu suất cao của Class B và chất lượng âm thanh tốt của Class A, mạch Class AB xuất hiện rộng rãi trong nhiều thiết bị âm thanh, từ ampli karaoke, dàn nghe nhạc gia đình cho đến các hệ thống âm thanh hi-end chuyên nghiệp. Có thể nói, đây là giải pháp “vừa đủ” để đáp ứng cả nhu cầu chất lượng lẫn tiết kiệm năng lượng.
Trong bài viết này, VD-GROUP sẽ cùng bạn khám phá rõ hơn về mạch Class AB – từ cách hoạt động, ưu nhược điểm cho đến những ứng dụng thực tế trong âm thanh.
Mạch công suất Class AB là gì?
Mạch công suất Class AB là một dạng mạch khuếch đại được thiết kế để tận dụng ưu điểm của cả hai loại mạch class A và class B. Thay vì để transistor hoạt động toàn thời gian như class A (dẫn đến hao điện), hay chỉ dẫn một nửa chu kỳ tín hiệu như class B (dễ gây méo tín hiệu), mạch class AB chọn cách “dẫn chồng lấn” ở một khoảng nhỏ của chu kỳ. Nói cách khác, cả hai transistor đều dẫn trong một phần nhỏ giao nhau của chu kỳ, giúp cải thiện chất lượng âm thanh mà vẫn tiết kiệm năng lượng hơn so với class A.
Một điểm đặc biệt của mạch này là ngay cả khi không có tín hiệu âm thanh đầu vào, vẫn có một dòng điện nhỏ chạy qua hai transistor. Chính dòng điện “idling” này giúp loại bỏ hiện tượng méo chéo (crossover distortion) — vấn đề thường gặp trong mạch class B do việc chuyển giao tín hiệu không liền mạch giữa hai transistor. Nhờ vậy, mạch class AB mang lại âm thanh sạch hơn, rõ ràng hơn, đặc biệt là ở các dải tần số thấp và trung.
Nguyên lý hoạt động của mạch công suất Class AB
Mạch công suất Class AB là một giải pháp lai giữa mạch Class A và Class B, nhằm cân bằng giữa hai yếu tố quan trọng trong âm thanh: chất lượng và hiệu suất. Vậy nó hoạt động ra sao? Cùng khám phá chi tiết dưới đây.
Cấu trúc cơ bản của mạch

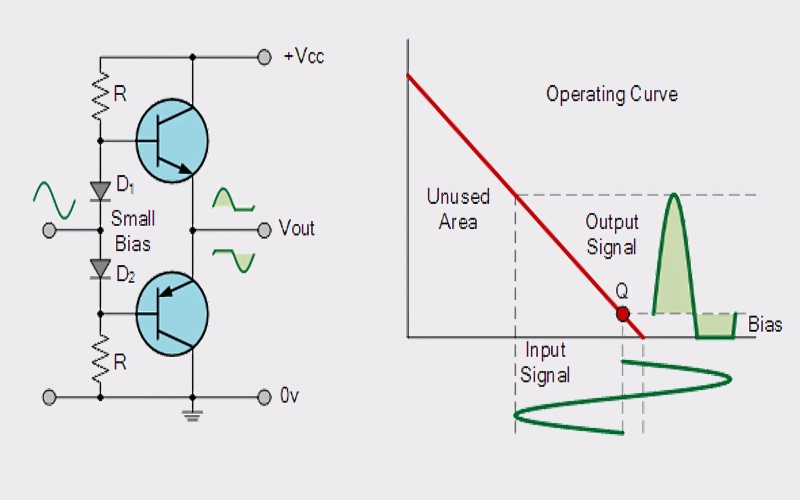

Một mạch Class AB điển hình sử dụng cặp transistor loại NPN và PNP, hoạt động theo cơ chế “đẩy – kéo” (push-pull). Cả hai transistor được bố trí để cùng tham gia khuếch đại tín hiệu âm thanh — mỗi chiếc đảm nhiệm một nửa chu kỳ tín hiệu (dương và âm). Tuy nhiên, khác với mạch Class B, ở đây cả hai transistor đều luôn ở trạng thái sẵn sàng dẫn dòng ở mức thấp, ngay cả khi không có tín hiệu.
Dẫn dòng liên tục – không bao giờ tắt hẳn
Điểm khác biệt cốt lõi của mạch Class AB là nó luôn giữ cho cả hai transistor dẫn một lượng dòng nhỏ, kể cả khi không có tín hiệu đầu vào. Điều này giúp loại bỏ hiện tượng méo tín hiệu ở điểm chuyển giao giữa hai transistor — hay còn gọi là crossover distortion, một vấn đề phổ biến ở mạch Class B.
Nói đơn giản: transistor trong Class AB không bao giờ “ngủ sâu”, chúng luôn trong trạng thái “ngủ gật” để sẵn sàng “tỉnh dậy” ngay khi có tín hiệu đến.
Hoạt động khuếch đại mượt mà
Khi tín hiệu âm thanh được đưa vào, transistor NPN sẽ xử lý phần tín hiệu dương, trong khi PNP đảm nhiệm phần âm. Nhờ vào dòng điện chờ luôn duy trì, quá trình chuyển tiếp giữa hai transistor trở nên mượt mà hơn. Điều này giúp tín hiệu âm thanh giữ được độ trung thực cao, giảm méo tiếng và tạo cảm giác nghe dễ chịu hơn — đặc biệt khi xử lý các âm thanh có dải động rộng.
Sinh nhiệt và yêu cầu tản nhiệt
Vì luôn có dòng điện chạy qua dù không có tín hiệu, mạch Class AB tỏa ra lượng nhiệt đáng kể, nhiều hơn Class B nhưng vẫn ít hơn Class A. Do đó, các thiết bị sử dụng mạch Class AB thường phải tích hợp tản nhiệt để đảm bảo độ bền và ổn định khi hoạt động lâu dài.
Về mức tiêu thụ điện năng
Mạch Class AB không “ăn điện” như mạch Class A nhưng cũng không tiết kiệm bằng Class B. Hiệu suất năng lượng của nó thường nằm trong khoảng 50–70%. Đây là mức khá lý tưởng cho các thiết bị yêu cầu âm thanh chất lượng mà vẫn đảm bảo tính di động hoặc tiết kiệm điện, như ampli karaoke, loa kéo công suất lớn, hay hệ thống âm thanh sân khấu.
Đặc điểm của mạch công suất Class AB
Mạch công suất Class AB là sự kết hợp thông minh giữa hai loại mạch khuếch đại: Class A và Class B. Nhờ đó, nó mang lại hiệu suất hoạt động ổn định trong khi vẫn đảm bảo chất lượng âm thanh tốt. Đây là những đặc điểm nổi bật của loại mạch này:
Kết hợp ưu điểm của Class A và Class B
Mạch Class AB hoạt động theo nguyên lý “dẫn chồng lấn”, nghĩa là cả hai transistor đều dẫn trong một khoảng ngắn của chu kỳ tín hiệu.
-
Từ Class A, nó thừa hưởng khả năng khuếch đại tín hiệu với độ méo cực thấp nhờ việc dẫn dòng liên tục.
-
Từ Class B, nó học được cách tiết kiệm năng lượng bằng cách chỉ hoạt động mạnh khi có tín hiệu đầu vào.
Loại bỏ hiện tượng méo chéo (Crossover Distortion)
Khác với mạch Class B, nơi tín hiệu có thể bị méo khi chuyển từ transistor này sang transistor kia, mạch Class AB luôn duy trì một dòng điện nhỏ chạy qua cả hai transistor ngay cả khi không có tín hiệu. Điều này giúp tín hiệu âm thanh liền mạch, rõ ràng và không bị “gãy” ở điểm chuyển giao.
Hiệu suất năng lượng tốt hơn Class A
Tuy không đạt được hiệu suất cao như mạch Class D, nhưng Class AB vẫn tiêu thụ ít điện hơn so với Class A vì không cần dẫn dòng liên tục ở mức tối đa. Đây là sự cân bằng lý tưởng giữa hiệu suất và chất lượng âm thanh.
Sinh nhiệt vừa phải, cần tản nhiệt
Do vẫn duy trì dòng điện ở mức cơ bản, mạch Class AB tạo ra lượng nhiệt đáng kể trong quá trình hoạt động. Vì vậy, thiết kế hệ thống tản nhiệt vẫn là điều bắt buộc để đảm bảo thiết bị hoạt động bền bỉ và ổn định.
Khả năng khuếch đại và tái tạo âm thanh tốt
-
Dải tần số rộng: Giúp mạch tái tạo được âm thanh ở cả dải cao và dải thấp một cách đầy đủ.
-
Công suất khuếch đại mạnh mẽ: Đáp ứng tốt cho các hệ thống cần công suất lớn mà không làm giảm chất lượng.
-
Tốc độ đáp ứng nhanh: Đảm bảo tín hiệu đầu ra chính xác, âm thanh sống động, trung thực.
Ứng dụng linh hoạt
Nhờ sự cân bằng giữa hiệu suất và chất lượng, mạch Class AB được sử dụng rộng rãi trong nhiều thiết bị âm thanh: từ ampli karaoke, ampli nghe nhạc, hệ thống âm thanh di động, đến các thiết bị phát thanh và sân khấu chuyên nghiệp.
Ưu điểm của mạch khuếch đại Class AB
Bảng so sánh ưu điểm giữa các loại mạch khuếch đại:
| Tiêu chí | Class A | Class B | Class AB |
| Hiệu suất năng lượng | Thấp (~20%) – luôn dẫn dòng nên rất hao điện | Cao (~70–80%) – chỉ tiêu thụ khi có tín hiệu | Trung bình (~39–78%) – tiết kiệm hơn Class A, hiệu quả hơn Class B |
| Chất lượng âm thanh | Rất cao – méo tiếng gần như không có | Méo tín hiệu dễ xảy ra tại điểm giao giữa 2 transistor (crossover distortion) | Rất tốt – hạn chế méo crossover nhờ có dòng điện chờ liên tục |
| Khả năng tản nhiệt | Nóng – luôn hoạt động nên phải tản nhiệt liên tục | Mát hơn – chỉ nóng khi có tín hiệu | Tỏa nhiệt vừa – cần tản nhiệt nhưng ít hơn Class A |
| Mức tiêu thụ khi không có tín hiệu | Cao – điện vẫn tiêu thụ ngay cả khi không có tín hiệu | Thấp – gần như không tiêu thụ khi không có tín hiệu | Trung bình – có dòng điện chờ nhưng tiết kiệm hơn Class A |
| Độ méo tín hiệu | Rất thấp – nhờ dẫn liên tục | Có thể cao – méo tại điểm chuyển tiếp âm dương | Rất thấp – xử lý crossover distortion hiệu quả |
| Ứng dụng phổ biến | Phòng thu, thiết bị hi-end – nơi đề cao âm thanh, không quan tâm đến hiệu suất | Loa di động, thiết bị công suất lớn – ưu tiên tiết kiệm điện | Ampli, cục đẩy công suất – cân bằng giữa âm thanh và tiết kiệm năng lượng |
| Độ bền & độ tin cậy | Dễ quá nhiệt nếu không tản tốt – độ bền trung bình | Bền – ít nóng, ít tiêu hao | Bền – cần tản nhiệt hợp lý để duy trì hiệu quả lâu dài |
Có nên chọn cục đẩy, ampli mạch Class AB không?
Khi tìm mua cục đẩy công suất hay ampli cho dàn âm thanh, rất nhiều người phân vân giữa các loại mạch khuếch đại như Class A, B, D và đặc biệt là Class AB. Vậy mạch Class AB có gì nổi bật? Có nên đầu tư hay không? Dưới đây là những điểm bạn nên cân nhắc.
Vì sao nên chọn ampli hoặc cục đẩy mạch Class AB?
Âm thanh trong trẻo, ít méo tiếng: Mạch Class AB cho chất lượng âm thanh rất tốt nhờ kết hợp ưu điểm của cả Class A và B. Nó hạn chế được hiện tượng méo tín hiệu ở điểm giao nhau – vốn là điểm yếu của mạch Class B – giúp âm thanh sạch sẽ, rõ ràng và chi tiết hơn.
Hiệu suất ổn định, tiết kiệm năng lượng: Mạch Class AB tiêu thụ điện hiệu quả hơn Class A và ít nóng hơn, với hiệu suất dao động từ khoảng 39% đến 78%. Điều này giúp thiết bị vận hành ổn định hơn, tiết kiệm điện và giảm áp lực cho hệ thống tản nhiệt.
Độ bền cao, ít hư hỏng: Vì không phải hoạt động liên tục như Class A, mạch Class AB bền hơn, ít xảy ra tình trạng quá nhiệt. Với điều kiện tản nhiệt hợp lý, thiết bị có tuổi thọ cao và ít phải bảo trì.
Phù hợp cho hệ thống âm thanh cao cấp: Nhiều dòng ampli hi-end và cục đẩy chuyên nghiệp hiện nay đều sử dụng mạch Class AB, bởi nó cung cấp chất lượng âm thanh tốt trong khi vẫn đảm bảo hiệu suất hoạt động hợp lý. Rất phù hợp cho karaoke gia đình, sân khấu biểu diễn, hội trường…
Một số điều cần cân nhắc
Giá thành có thể nhỉnh hơn Class B: Do cấu tạo phức tạp và yêu cầu linh kiện chất lượng, thiết bị mạch Class AB thường có giá cao hơn một chút. Tuy nhiên, bù lại là chất lượng âm thanh vượt trội.
Cần có hệ thống tản nhiệt phù hợp: Dù không nóng như mạch Class A, nhưng Class AB vẫn sinh nhiệt đáng kể khi chạy ở công suất lớn, do đó vẫn cần có tản nhiệt tốt.
Hiệu suất chưa cao như mạch Class D: Nếu bạn ưu tiên tiết kiệm điện năng và thiết bị nhỏ gọn, nhẹ (ví dụ như loa kéo), thì Class D có thể là lựa chọn phù hợp hơn. Nhưng nếu đề cao chất âm, Class AB vẫn chiếm ưu thế.
Tổng kết
Mạch công suất Class AB là một trong những giải pháp được ưa chuộng trong lĩnh vực âm thanh nhờ khả năng dung hòa giữa hiệu suất và chất lượng. Bằng cách kết hợp những điểm mạnh của cả mạch Class A và Class B, nó mang lại âm thanh rõ ràng, trung thực nhưng vẫn đảm bảo tiết kiệm năng lượng hơn so với Class A.
Dù vẫn còn một số hạn chế như sinh nhiệt ở mức trung bình và cần hệ thống tản nhiệt phù hợp, nhưng mạch Class AB vẫn là lựa chọn đáng cân nhắc cho nhiều hệ thống âm thanh – từ dàn karaoke gia đình đến sân khấu chuyên nghiệp.
Nếu bạn đang tìm kiếm một thiết bị âm thanh cho chất lượng tốt, hoạt động ổn định mà không tiêu tốn quá nhiều điện năng, thì những ampli hoặc cục đẩy dùng mạch Class AB sẽ là lựa chọn phù hợp. Hiểu rõ về đặc điểm của mạch này cũng sẽ giúp bạn đưa ra quyết định đúng đắn, từ đó nâng tầm trải nghiệm âm thanh một cách tối ưu.
